Installer une caméra de recul sur un véhicule est devenu essentiel pour améliorer la sécurité et faciliter les manœuvres. Toutefois, réussir cette installation requiert de bien comprendre le schéma de câblage et le câblage électrique qui assurent la connexion et l’alimentation de la caméra. Ce guide complet vous accompagne pas à pas afin que vous puissiez effectuer une installation fiable, adaptée à votre véhicule et fonctionnelle dès le premier branchement.
Résumé de l’article :
- Le schéma de câblage est la clé pour éviter les erreurs d’installation.
- La connexion caméra doit garantir une alimentation stable et un signal vidéo clair.
- Les étapes d’installation incluent souvent le branchement au feu de recul pour l’alimentation automatique.
- Utiliser un câblage électrique adapté évite les risques de court-circuit et de défaillance.
- Un bon système de recul améliore nettement la sécurité automobile, surtout en environnement urbain ou étroit.
Comprendre le schéma de câblage pour la caméra de recul : les bases indispensables
Le schéma de câblage constitue le plan détaillé qui décrit comment connecter les fils de la caméra de recul aux différents composants de votre véhicule. Il est crucial de ne pas improviser ce câblage, sous peine de fausses connexions, de dysfonctionnements voire de pannes électriques.

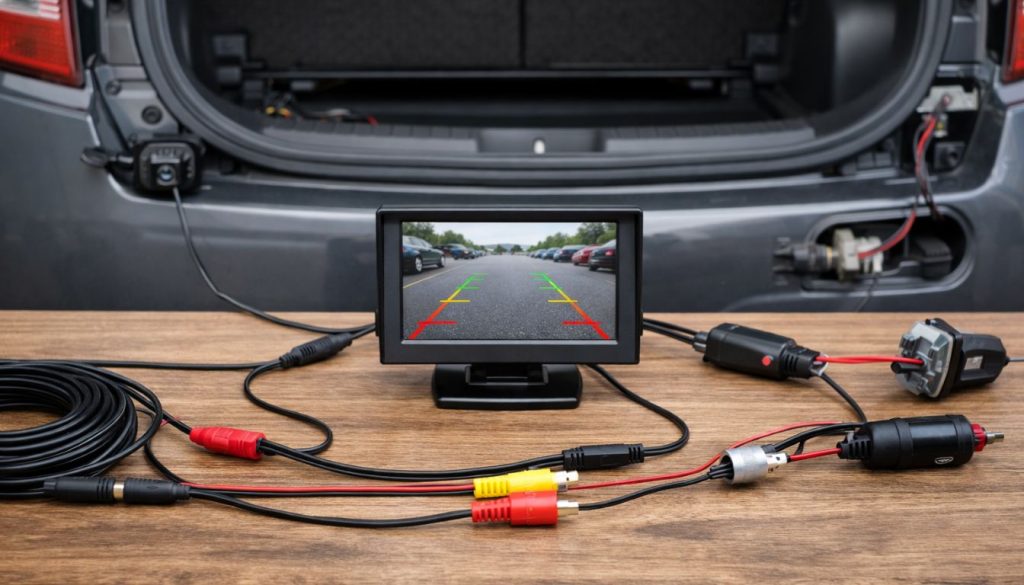

En général, le système de recul comprend :
- Une caméra avec un connecteur vidéo et deux fils pour l’alimentation (positif et masse).
- Un faisceau électrique qui relie la caméra à une source d’alimentation généralement située près du feu de recul.
- Un dispositif d’affichage, souvent l’écran du tableau de bord ou un moniteur spécifique.
- Le câble vidéo qui transmet l’image en temps réel.
Le schéma indique clairement comment brancher la caméra de manière à ce que l’alimentation soit activée en même temps que l’allumage des feux de recul. Cela permet d’économiser la batterie et d’assurer que la caméra ne fonctionne que lorsque c’est nécessaire. Par exemple, une alimentation prise sur le +12V du feu de recul signifie que la caméra s’allume automatiquement à chaque marche arrière.
Pour illustrer, voici un exemple simplifié d’un schéma classique :
| Élément | Connexion |
|---|---|
| Fil rouge (alimentation +12V) | Branchement au feu de recul |
| Fil noir (masse) | Châssis ou masse véhicule |
| Câble vidéo | Vers l’écran d’affichage |
En suivant un tel schéma, on minimise le risque de court-circuit ou d’interférences. Une erreur fréquente est de confondre alimentation et signal vidéo, ce qui entraîne une absence d’image malgré une caméra apparemment alimentée.
Un autre point capital est de vérifier la polarité lors du branchement, notamment pour les modèles qui ne disposent pas d’une protection intégrée contre l’inversion de polarité. Une inversion peut endommager la caméra très rapidement.
Cas particulier : câblage sur véhicule multiplexé
Les véhicules modernes utilisent souvent un système multiplexé où toutes les commandes électriques passent par un bus de données. Dans ce cas, il est plus complexe de trouver un point d’alimentation accessible sans interface spécifique. J’ai souvent constaté que le recours à un boîtier adaptateur est nécessaire. Pour plus de détails, consultez cet article sur le fonctionnement du multiplexage automobile.
Les étapes pratiques pour réussir l’installation de la caméra de recul
La réussite d’une installation de caméra de recul repose sur la rigueur dans le câblage et la préparation. Vous devez garder en tête que chaque véhicule est différent et qu’il faut adapter le montage au type de caméra et d’écran ainsi qu’aux spécificités électriques. Voici les étapes clés que je recommande systématiquement :
- Choisir la bonne caméra selon la taille du véhicule et la résolution souhaitée.
- Localiser le feu de recul pour récupérer l’alimentation +12V uniquement en marche arrière.
- Préparer le câble vidéo en passant dans les garnitures ou sous la moquette pour une installation discrète.
- Raccorder correctement les fils d’alimentation (positif et masse) de la caméra à la source identifiée.
- Brancher le câble vidéo vers le moniteur ou l’écran intégré.
- Testez le système en activant la marche arrière et vérifiez la qualité d’image.
Le passage du câble vidéo peut prendre un peu de temps en fonction des obstacles dans le véhicule comme la console centrale ou les gaines déjà présentes. Il est impératif de ne pas pincer le câble sous peine de coupure du signal. J’insiste aussi sur l’importance de fixer solidement la caméra pour éviter qu’elle ne bouge ou ne s’abîme facilement avec les vibrations.
Le branchement électrique peut nécessiter l’utilisation d’un testeur ou d’un multimètre pour identifier précisément le fil positif du feu de recul. N’hésitez pas à consulter le manuel électrique de votre voiture, car certains modèles disposent d’un boîtier fusibles avec ports spécifiques pour la caméra de recul.
Un défaut d’alimentation tel qu’un mauvais contact provoque souvent une image noire à l’écran ou une absence totale de vidéo. Du côté du câblage vidéo, privilégiez les câbles blindés pour éviter les parasites qui perturbent la retransmission de l’image.
💡 Conseil de pro : Pour un résultat optimal, utilisez des connecteurs étanches et des gaines de protection pour tous les câbles exposés à l’humidité et aux chocs à l’arrière du véhicule.
Alimentation caméra et sécurité automobile : précautions et astuces pratiques
La sécurité automobile passe aussi par une installation électrique fiable. Brancher une caméra de recul suppose de respecter de nombreuses règles pour éviter toute défaillance du système électrique du véhicule. Le bon choix d’alimentation caméra est fondamental :
- L’alimentation doit provenir d’un circuit sous tension uniquement lors de la marche arrière, généralement le feu de recul.
- La masse doit être connectée à une terre stable, souvent un point métallique sur la carrosserie.
- Évitez d’alimenter la caméra sur un autre circuit, notamment ceux liés à l’allumage ou à la batterie directement sans relais adéquat.
- Utilisez un fusible adapté (souvent 5A) pour protéger la ligne d’alimentation caméra.
Dans le cas contraire, un court-circuit peut compromettre la sécurité non seulement de la caméra mais aussi d’autres composants essentiels du véhicule. Il arrive aussi qu’un mauvais raccord provoque des surtensions qui abîment la carte électronique intégrée à certains systèmes avancés.
Pour sécuriser l’installation, je recommande vivement d’examiner le cheminement du câble, en évitant les zones à risque d’abrasion ou de compression. Vous pouvez ajouter des colliers de fixation et des gaines spirales pour renforcer la robustesse.
En fonction du modèle, certaines caméras disposent d’une entrée pour alimentation stabilisée et d’une autre pour activation par le feu de recul. La compréhension du schéma de câblage électrique propre à votre modèle est donc indispensable.
Par ailleurs, l’intégration au système multimédia peut nécessiter une configuration logicielle ou la présence d’un connecteur spécifique. Ces équipements sont souvent précisés dans la documentation technique fournie avec votre écran.
💡 Conseil de pro : Vérifiez toujours la continuité des câbles avant branchement final pour éviter de devoir déposer toute la garniture en cas de panne.
Problèmes courants liés au câblage de la caméra de recul et comment les résoudre
Un bon câblage est la garantie d’une installation durable et performante, pourtant certains problèmes reviennent fréquemment lors d’installations amateur ou maladroites. Si vous observez un dysfonctionnement, voici les symptômes typiques et leur résolution :
- Absence d’image : souvent liée à une alimentation défaillante ou à un câble vidéo mal connecté. Contrôlez les polarités et testez la tension au niveau du connecteur.
- Image noire ou brouillée : parfois occasionnée par des parasites électromagnétiques. Utilisez un câble vidéo blindé et éloignez-le des câbles d’alimentation électrique.
- Écran allumé mais pas de passage en mode vidéo : le signal d’activation depuis le feu de recul ne passe pas. Vérifiez la liaison avec le feu arrière et que la caméra est bien alimentée uniquement en marche arrière.
- Fils coupés ou oxydés : très courant sur les câbles passés sous la carroserie. Isolez et remplacez les sections endommagées pour assurer la continuité.
Il est utile de prévoir un testeur de continuité pour diagnostiquer facilement ces problèmes sans démonter complètement le système. Une méthode efficace est aussi de brancher la caméra sur une alimentation externe 12V pour isoler le problème entre alimentation et signal vidéo.
Un autre point important est la qualité du matériel installé. Privilégiez des composants avec des protections contre la corrosion et l’humidité. Le vieillissement du câble et la qualité des connecteurs sont clés pour une utilisation sur le long terme en milieu automobile.
Intégration de la caméra de recul dans le système électrique : aspects avancés et conseils experts
Pour une installation qui tient la route, il faut comprendre les spécificités des différents types de connexion et les normes en vigueur. Les systèmes modernes, notamment ceux dotés d’un système multiplexé, demandent une attention particulière.
La caméra peut être directement reliée à un écran indépendant ou intégrée au système multimédia d’origine du véhicule. Dans ce dernier cas, l’ajout d’un boîtier adaptateur est souvent nécessaire pour dialoguer avec le bus CAN du véhicule.
En résumé :
- Vérifiez la compatibilité électrique entre la caméra et le système d’affichage.
- Utilisez des convertisseurs de signal si nécessaire (exemple RCA vers HDMI ou NTSC vers PAL).
- Respectez les normes d’alimentation pour ne pas perturber les autres modules électroniques.
- Assurez une mise à la terre correcte pour éviter les interférences.
Dans certains véhicules, la complexité peut mener à faire appel à un installateur spécialisé, en particulier pour éviter de perdre la garantie constructeur liée au système électrique. Pour approfondir sur les avantages des véhicules multiplexés, consultez ce dossier complet sur le multiplexage automobile.
On peut aussi exploiter l’installation de la caméra de recul pour coupler des outils de diagnostic ou des systèmes d’alerte avancés qui augmentent encore la sécurité active et passive.
Quelle est la meilleure source d’alimentation pour une caméra de recul ?
Le feu de recul est la source idéale car il garantit que la caméra s’allume uniquement lorsque vous engagez la marche arrière, évitant ainsi une consommation électrique inutile.
Peut-on installer une caméra de recul sur un véhicule multiplexé ?
Oui, mais cela nécessite souvent un boîtier adaptateur pour intégrer la caméra au système électrique multiplexé sans provoquer de conflits ou d’erreurs.
Quels types de câbles utiliser pour la connexion vidéo ?
Il est recommandé d’utiliser des câbles vidéo blindés, généralement en RCA, pour garantir une image nette et limiter les interférences électromagnétiques.
Que faire si l’image de la caméra est brouillée ?
Vérifiez la qualité du câblage vidéo, éloignez-le des sources d’alimentation électrique et utilisez un câble blindé de bonne qualité pour éviter les parasites.
L’installation de la caméra de recul peut-elle affecter la garantie du véhicule ?
Dans certains cas, notamment sur des véhicules récents multiplexés, une installation non professionnelle peut impacter la garantie. Il est conseillé de faire appel à un spécialiste.
